Signal lumineux 2 finition de surface de la haute précision OSP de panneau de carte PCB de prototype de couche

Signal lumineux 2 finition de surface de la haute précision OSP de panneau de carte PCB de prototype de couche

Signal Light 2 Layer Prototype PCB Board  High Precision OSP Surface Finish
Signal Light 2 Layer Prototype PCB Board  High Precision OSP Surface Finish

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: ACCPCB
Certification: ISO,SGS,TS16949
Numéro de modèle: P1066

Conditions de paiement et expédition:

Quantité de commande min: 1 pcs
Prix: Negotiable
Détails d'emballage: emballage sous vide
Délai de livraison: 3-5days
Conditions de paiement: T/T, Western Union, Paypal
Capacité d'approvisionnement: MOIS 50000SQ.M/PER
Contact
Description de produit détaillée
matériel: FR4 Compte: Double couche
Finition extérieure: OSP Utilisation: Signal lumineux électronique
Masque de soudure: Blanc Service: Le service sur un seul point de vente, adaptent aux besoins du client
Épaisseur de conseil: 1.6mm Min. Hole Size: 0.1mm
Interlignage minimal: 0.1mm4mil) Ligne largeur minimale: 0,1 0mm
Surligner:

quick turn pcb

,

prototype circuit board

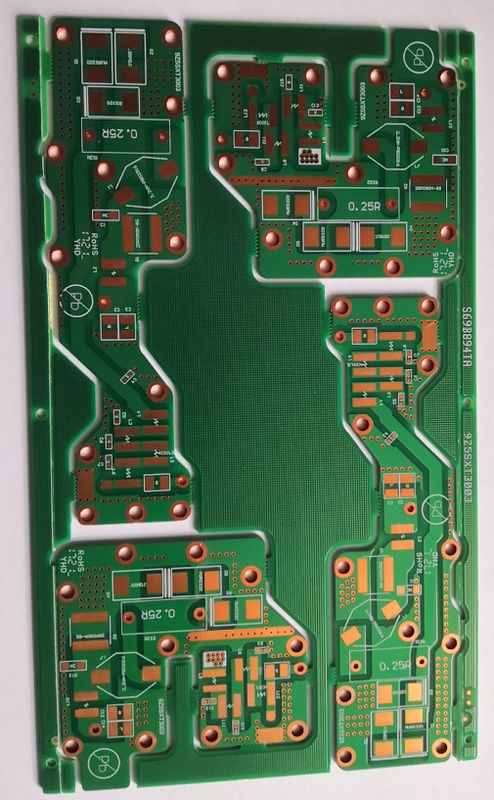

Signal lumineux 2 finition de surface de la haute précision OSP de panneau de carte PCB de prototype de couche



Description de production :



ce panneau est double carte PCB de côté. c'est panneau d'OSP. nous pouvons prototype de carte PCB d'accep, petit volum, moyen et de large volume. aucune demande de MOQ de nouveaux conseils, pour l'ordre de répétition, ne rencontrent juste 3sq.m.



Caractéristiques principales/usages spéciaux de conseil d'OSP :





Nombre de couches :

2Layer

Matière première :

FR4

Épaisseur de cuivre :

0.5 / Cu de 0,5 onces

Épaisseur de conseil :

1,60 millimètres

Taille :

80,6 x 96,5 millimètres

Trous d'In de tonnelier : minute 25um
Finissage extérieur : OSP
Masque de soudure :

Vert

Légendes :

Blanc

Profil d'ensemble : Cheminement, V-cannelure, poinçon taillant
Taille fonctionnante de panneau : maximum : 1200mmX600mm (47" X24 ")
Profil d'ensemble : Poinçon, conduisant, cheminement de commande numérique par ordinateur + V-coupe
Masque de soudure : Masque de soudure de LPI, masque de Peelable
Certificat : UL, CQC, TS16949, ISO14000, ROHS
Torsion et arc : pas plus de 0.75 %

Écoulement Chart.pdf de carte PCB





Application de produits :



1, électronique grand public : TV, DVD, Digital Caramer, conditoner d'air, réfrigérateur, boîtier décodeur etc. ;



2, moniteur de sécurité : Téléphone de Moible, PDA, GPS, moniteur etc. de caramer ;



3, communication de télécom : carte sans fil de LAN, routeur de XDSL, serveurs, circuit optique, unité de disque dur etc. ;



4, contrôles industriels : Dispositif médical, équipement d'UPS, dispositif de contrôle etc. ;



5, véhicule Electronices : Voiture etc. ;



6, militaire et la défense : Armes militaires etc. ;



Signal lumineux 2 finition de surface de la haute précision OSP de panneau de carte PCB de prototype de couche 0

Capacité de technologie :



Article Paramètres techniques
Couches 1-28 couches
Couche intérieure Min Trace /Space 4/4 mil
Couche Min Trace, l'espace de sortie 4/4 mil
Couche intérieure Max Copper 4 ONCES
Couche Max Copper de sortie 4 ONCES
Couche intérieure Min Copper 1/3 once
Couche Min Copper de sortie 1/3 once
Taille minimum de trou 0,15 millimètres
Épaisseur de Max.board 6 millimètres
Épaisseur de Min.board 0.2mm
Taille de Max.board 680*1200 millimètre
Tolérance de PTH +/-0.075mm
Tolérance de NPTH +/-0.05mm
Tolérance de fraise +/-0.15mm
Tolérance d'épaisseur de conseil +/--10%
Minute BGA 7mil
Minute SMT 7*10 mil
Pont de masque de soudure 4 mil
Couleur de masque de soudure Blanc, noir, bleu, vert, jaune, rouge, etc.
Couleur de légende Blanc, noir, jaune, gris, etc.
Finition extérieure HAL, OSP, immersion Ni/Au, IMM silver/SN, l'ENIG
Matériaux de conseil FR-4 ; haut TG ; HighCTI ; halogène libre ; Carte PCB en aluminium de Bsed, à haute fréquence (Rogers, isola), de cuivre - carte PCB de base
Contrôle d'impédance +/--10%
Arc et torsion ≤0.5






  • Signal lumineux 2 finition de surface de la haute précision OSP de panneau de carte PCB de prototype de couche 1

FAQ



1. Comment faire ACCPCB assurent la qualité ?



Notre norme de haute qualité est réalisée avec le suivant.

1,1 le processus est strictement commandé sous des normes de 9001:2008 d'OIN.
1,2 utilisation étendue de logiciel en contrôlant le processus de fabrication
1,3 équipements et outils d'essai d'État-de-art. Par exemple sonde volante, e-essai, inspection de rayon X, AOI (inspecteur optique automatisé).
équipe de garantie de la qualité 1.4.Dedicated avec le processus d'étude de cas d'échec

2. Quels genres de boîte ACCPCB de conseils le processus ?



FR4 commun, haut-TG et conseils sans halogène, conseils de Rogers, d'Arlon, de Telfon, en aluminium/basés sur cuivre, pi, etc.


3. Quelles données sont nécessaires pour la production de carte PCB ?



Dossiers de carte PCB Gerber avec le format de RS-274-X.


4. Quel est l'écoulement de processus typique pour la carte PCB multicouche ?



Pile multi-bond→ de gravure à l'eau-forte intérieure de couche AOI de coupe de → de → sec intérieur matériel de film de → intérieur du → vers le haut de presser le modèle sec externe de → de film de → d'électrodéposition de panneau de → du → PTH de perçage de → plaquant l'inspection visuelle de gravure à l'eau-forte externe AOI de → de → du → de soudure de masque de → de marque de → de finition de → de cheminement de → extérieur composant externe du → E/T.


5. Combien de types de finition extérieure ACCPCB peuvent faire ?



Le chef d'O-the a la pleine série de finition extérieure, comme : L'ENIG, OSP, IF-HASL, placage à l'or (doux/dur), argent d'immersion, étain, électrodéposition argentée, étamage d'immersion, encre de carbone et etc…. OSP, l'ENIG, OSP + ENIG utilisé généralement sur le HDI, nous recommandons habituellement que vous employez un client ou un OSP OSP + ENIG si taille de PROTECTION de BGA moins de 0,3 millimètres.


6. Quels sont les facteurs principaux qu'affectera le prix de la carte PCB ?



Matériel ;
Finition extérieure ;

Épaisseur de conseil, épaisseur de cuivre ;
Difficulté de technologie ;
Différents critères de qualité ;
Caractéristiques de carte PCB ;
Conditions de paiement ;



7. Comment t'effectuez-le calcul d'impédance ?



Le système de contrôle d'impédance est fait utilisant quelques bons d'essai, le doux SI6000 et l'équipement de CITS 500s.





  •
