Lieu d'origine: | LA CHINE |
Nom de marque: | ACCPCB |
Certification: | ISO, UL, SGS,TS16949 |
Numéro de modèle: | S1207123 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage de vide avec du déshydratant |
Délai de livraison: | 10-12DAYS |
Conditions de paiement: | L/C / T/T/Western Union/Paypal |
Nom de produit: | Conseils rigides multicouche | Épaisseur: | 1.60mm |
---|---|---|---|
Taille: | 120mmX90mm | Interlignage minimal: | 0.1MM/4MIL |
Épaisseur de conseil: | 0.5~3.2mm | Finissage extérieur: | HAL SANS PLOMB, or d'immersion, immersion /TIN argenté |
Épaisseur de cuivre: | 1oz-3oz | Espacement de Min Line: | 4mil (0.1mm) |
Largeur de Min.line: | 4 mil (0.1mm) | Taille minimum de trou: | 0.10mm |
Surligner: | panneau multicouche de carte PCB de 1.60mm,Panneau multicouche de carte PCB de l'ENIG,4mil panneau de carte PCB de 4 couches |

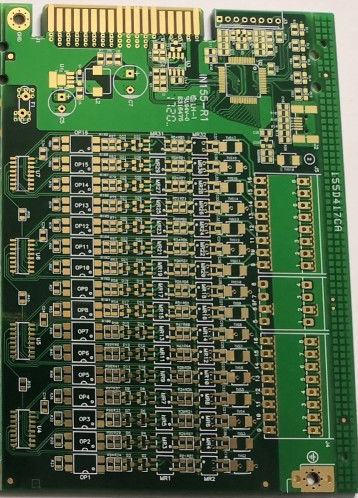

panneau multicouche de carte PCB de 1.60mm prototype de carte PCB de 4 couches pour l'imprimante Machines
Description de production :
ce panneau est 4layer avec l'épaisseur de l'en cuivre 1oz. il est employé pour des machines d'imprimante. Le prototype de carte PCB, volum de samll, moyen et de large volume sont acceptés. aucune demande de MOQ de nouveaux conseils.
Types de production : | Carte PCB rigide |
Couche : | Multicouche |
Matière première : | FR4 tg170 |
Épaisseur de cuivre : | 1 once |
Épaisseur de conseil : | 1.60mm |
Taille de Min. Finish Hole : | 8 mil (0.10mm) |
Ligne largeur minimale : | 4 mil |
Interlignage minimal : | 4 mil |
Finissage extérieur : | L'ENIG, OSP, HASL, or d'immersion, placage à l'or |
Tolérance de trou de perçage : | +/--3 mil (0.075mm) |
Tolérance de Min Outline : | +/--4 mil (0.10mm) |
Taille fonctionnante de panneau : | maximum : 1200mmX600mm (47" X24 ") |
Profil d'ensemble : | Poinçon, conduisant, cheminement de commande numérique par ordinateur + V-coupe |
Masque de soudure : | Masque de soudure de LPI, masque de Peelable |
Couleur de masque de soudure : | Vert bleu, noir, jaune, mat |
Certificat : | UL, CQC, TS16949, ISO14000, ROHS |
Couleur de Silkscreen : | Blanc |
Torsion et arc : | pas plus de 0.75 % |
Écoulement Chart.pdf de carte PCB
Application de produits :
Nos produits sont très utilisés dans le mètre, médical, à énergie solaire, mobile, communication, contrôle industriel, l'électronique de puissance, sécurité, consommant, ordinateur, des véhicules à moteur, aérospatial, militaire et ainsi de suite.
Capacité technique :
ARTICLES | Capacité |
Compte maximal de couche | 28L |
Ligne minimale widty | 0.08mm |
Interlignage minimal | 0.08mm |
Taille minimale de trou | 0.15mm |
Épaisseur de conseil | 0.4-6.0mm |
Le maximum boardsize | 520×620mm |
Tolérance de taille du trou (PTH) (PTH) | ±0.075mm |
Tolérance de taille du trou (NPTH) (NPTH)) | ±0.05mm |
Tolérance de Holeposition (cheminement) | ±0.1mm |
Tolérance d'ensemble (poinçon) | ±0.1mm |
FAQ :
1. Quels genres de boîte ACCPCB de conseils le processus ?
FR4 commun, haut-TG et conseils sans halogène, conseils de Rogers, d'Arlon, de Telfon, en aluminium/basés sur cuivre, pi, etc.
2. Quelles données sont nécessaires pour la production de carte PCB ?
Dossiers de carte PCB Gerber avec le format de RS-274-X.
3. Combien de types de finition extérieure ACCPCB peuvent faire ?
Le chef d'O-the a la pleine série de finition extérieure, comme : L'ENIG, OSP, IF-HASL, placage à l'or (doux/dur), argent d'immersion, étain, électrodéposition argentée, étamage d'immersion, encre de carbone et etc…. OSP, l'ENIG, OSP + ENIG utilisé généralement sur le HDI, nous recommandons habituellement que vous employez un client ou un OSP OSP + ENIG si taille de PROTECTION de BGA moins de 0,3 millimètres.
4. Comment t'effectuez-le calcul d'impédance ?
Le système de contrôle d'impédance est fait utilisant quelques bons d'essai, le doux SI6000 et l'équipement de CITS 500s.
